Аналоги

4N47U Optek

SFH6106-1 Siemens

MOC8101 Motorola

Микросхемы интегральные транзисторной оптопары 60В

Документация

Условия:

Условия и сроки поставок устанавливаются по договоренности с Заказчиком.

Получить цены

Особенности:

Малые габариты и масса

Коммутируемое напряжение

≤ 60 В

Коэффициент передачи

≥ 0,5

Ток управления

0…16 мА

Напряжение изоляции

500 В

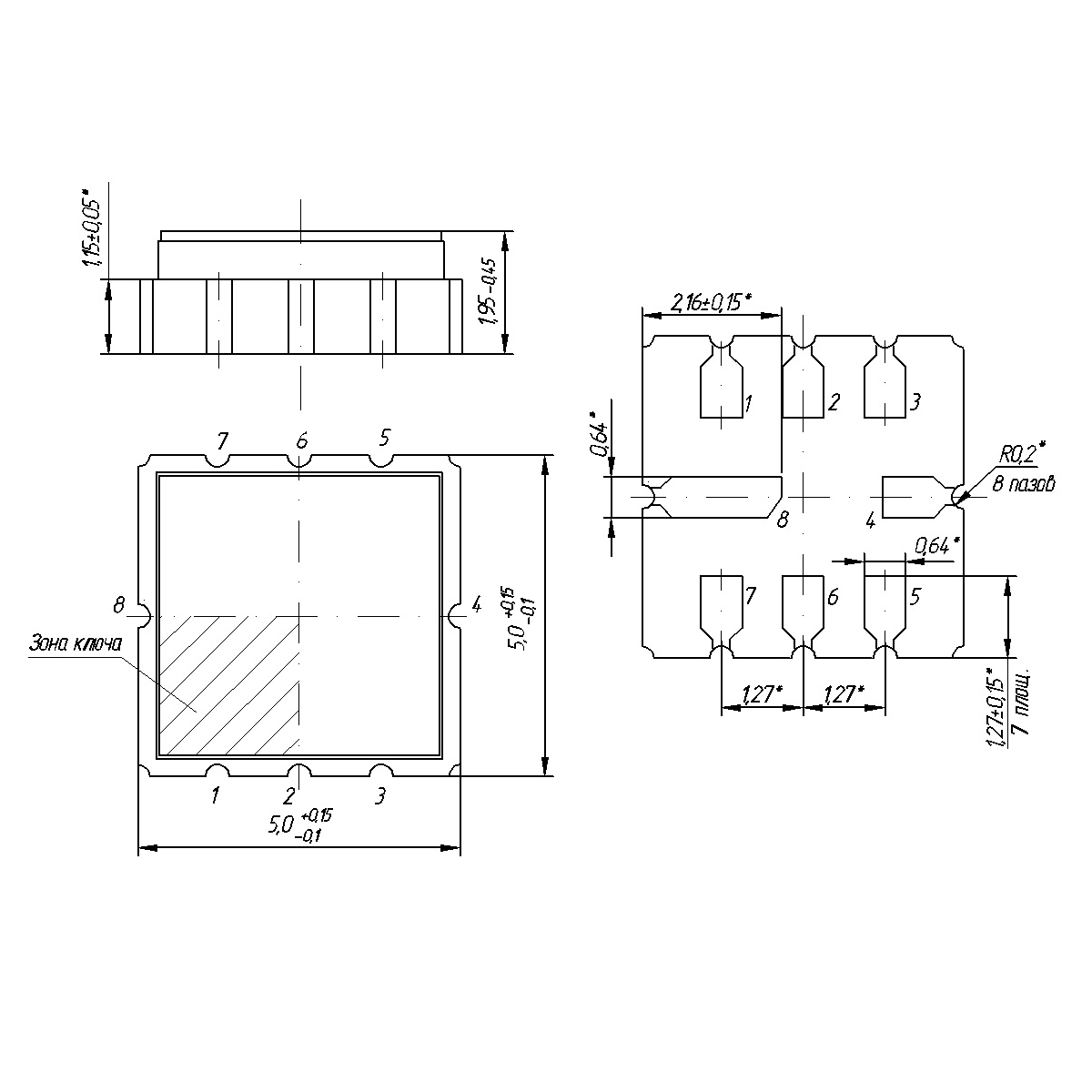

8-выводной металлокерамический корпус типа

5140.8-АН3 (QLCC 6/8 -1)

Применение:

Гальваническая развязка цепей блоков бортового питания

Системы передачи информации

Получить бесплатные образцы

Заявка на разработку

Консультация менеджера

Уровень стойкости к специальным факторам

7.И₁

2Ус

7.И₆

2Ус

7.И₇

2Ус

7.С₁

2Ус

7.С₄

2Ус

7.К₁

7.К₄

Гамма-процентная наработка до отказа (T_γ) при γ=95% в предельно допустимом режиме эксплуатации — не менее 100 000 ч, в облегченном режиме Uком ≤ 20В, Iвх ≤ 5 мА, Iком ≤ 5 мА — не менее 150 000ч.

Гамма-процентный срок сохраняемости (Тсγ) изделий при γ = 95 % при хранении в упаковке изготовителя в условиях отапливаемых хранилищ, хранилищ с кондиционированием воздуха по ГОСТ В 9.003-80, а также вмонтированных в защищенную аппаратуру или находящихся в защищенном комплекте ЗИП во всех местах хранения — не менее 15 лет.

Получить ТУ на e-mail

Электрические параметры

Ед. изм.

min

max

T,°C

Входное напряжение (U_ВХ)

1,1

1,5

Выходное остаточное напряжение (U_{вых.ост})

0,4

Ток утечки на выходе (I_ут.вых)

0,1

Коэффициент передачи по току (K_i)
249КП8У

0,25

1,2

-60

Коэффициент передачи по току (K_i)
249КП8У

0,5

1,2

Коэффициент передачи по току (K_i)
249КП8У

0,5

1,70

125

Коэффициент передачи по току (K_i)
249КП8ВУ

0,25

-60

Коэффициент передачи по току (K_i)
249КП8ВУ

0,5

Коэффициент передачи по току (K_i)
249КП8ВУ

0,5

125

Время включения (t_вкл)

мкс

Время включения (t_вкл)

мкс

Время выключения (t_выкл)

мкс

Время выключения (t_выкл)

мкс

Андрей Михайлович Цырлов

Главный инженер ПК «Оптрон»

Задать вопрос на e-mail

Проконсультироваться в Whatsapp

Предельно-допустимые режимы эксплуатации

Ед. изм.

min

max

Напряжение коммутации

Выходной коммутируемый ток

мА

Входной ток

мА

Вх. импульсный ток

мА

100

Вх. обратное напряжение

-3.5

Напряжение изоляции

500

Раб. диапазон температур

-60

125

Изделия этой серии

Uвых Uвых

Uпит Uпит

Iвх Iвх

Кi Кi

Быстродействие (t) t

Тип корпуса Тип корпуса

249КП8У, 249КП8ВУ

min
—

max
60 В

min
—

max
- B

min
1 мА

max
—

min
0.5 %

max
—

min
—

max
4 мкс

5140.8-АН3
