Логические инверторы

Документация

Условия:

Условия и сроки поставок устанавливаются по договоренности с Заказчиком.
Получить цены

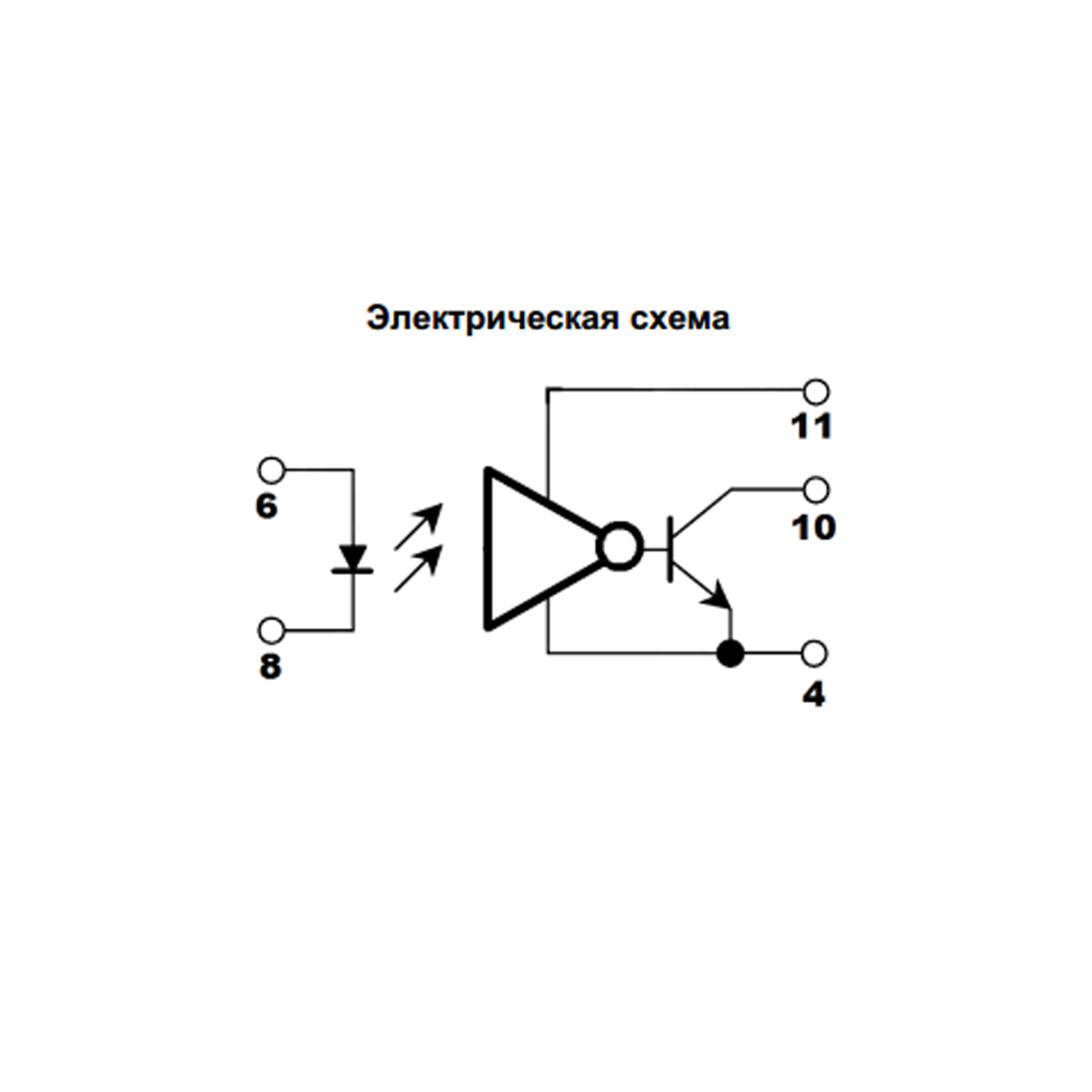

Особенности:

Выходное напряжение
ТТЛ уровни
Напряжение изоляции
100 В
Быстродействие
300 нс

Применение:

Быстродействующий изолированный интерфейс
Шинные контроллеры
Высоконадежная аппаратура

Электрические параметры

Ед. изм.
min
max
T,°C
Напряжение изоляции (Uиз)
В
1.0
1,9
-60 ... 70
Выходное напряжение низкого уровня (U0вых)
В
-
0,3
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1А (t1,0зд.р)
нс
-
500
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1Б (t1,0зд.р)
нс
-
300
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1В (t1,0зд.р)
нс
-
1000
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1А (t1,0зд.р)
нс
-
800
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1Б (t1,0зд.р)
нс
-
600
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1В (t1,0зд.р)
нс
-
1200
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1А (t1,0зд.р)
нс
-
800
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1Б (t1,0зд.р)
нс
-
600
-60 ... 70
Время задержки распространения сигнала при включении 249ЛП1В (t1,0зд.р)
нс
-
1300
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1А (t1,0зд.р)
нс
-
500
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1Б (t1,0зд.р)
нс
-
300
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1В (t1,0зд.р)
нс
-
1000
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1А (t1,0зд.р)
нс
-
900
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1Б (t1,0зд.р)
нс
-
600
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1В (t1,0зд.р)
нс
-
1200
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1А (t1,0зд.р)
нс
-
900
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1Б (t1,0зд.р)
нс
-
600
-60 ... 70
Время задержки распространения сигнала при выключении 249ЛП1В (t1,0зд.р)
нс
-
1300
-60 ... 70
Сопротивление изоляции (Rиз)
Ом
109
-
-60 ... 70
Проходная емкость (Спр)
пФ
-
2
-60 ... 70
Андрей Михайлович Цырлов
Главный инженер ПК «Оптрон»

Предельно-допустимые режимы эксплуатации

Ед. изм.
min
max
Напряжение изоляции (Uиз)
В
-
100
Входное обратное напряжение (Uвх.об)
В
-
3.5
Выходной ток низкого уровня (I0вых)
мА
-
1.8
Выходной ток высокого уровня (I1вых)
мА
-
1.5
Входной ток (Iвх)
мА
-
20
Входной импульсный ток (Iвх.и.мак)
мА
-
100
Напряжение питания (Uп)
В
4.5
5.5
Рабочий диапазон температур (Tокр)
ºС
-60
70

Изделия этой серии

249ЛП1Б, 249ЛП1Б«ОСМ»
1
min
5.0 В
max
min
10 мА
max
min
max
300 нс
401.14-5
249ЛП1В, 249ЛП1В«ОСМ»
1
min
5.0 В
max
min
10 мА
max
min
max
1000 нс
401.14-5
249ЛП4, 249ЛП4«ОСМ»
1
min
5.0 В
max
min
15 мА
max
min
max
1000 нс
401.14-5
249ЛП5, 249ЛП5«ОСМ»
1
min
5.0 В
max
min
12 мА
max
min
max
300 нс
401.14-5
249ЛП8
2
min
5.0 В
max
min
12 мА
max
min
max
100 нс
402.16-23
249ЛП10Р
2
min
5.0 В
max
min
12 мА
max
min
max
200 нс
2101.8-7
249ЛП11Р
1
min
5.0 В
max
min
10 мА
max
min
max
60 нс
2101.8-7
249ЛП12АТ
4
min
3.0 В
max
min
10 мА
max
min
max
150 нс
402.16-23
249ЛП14АР
2
min
3.0 В
max
min
10 мА
max
min
max
150 нс
2101.8-7
